Construção da Sala Limpa - O planejamento para a construção do sistema sala limpa passa por diversas normas vigentes que regulam o setor, a principal delas é a NBR ISO 14644.
NBRISO14644-4- Salas limpas e ambientes controlados associados - Parte 4: Projeto, construção e partida- Especifica os requisitos para o projeto e construção de instalações de salas limpas, porém não prescreve meios tecnológicos ou contratuais específicos para atender à conformidade com esses requisitos. Destina-se a usuários, fornecedores e projetistas de instalações de salas limpas e fornece uma lista de verificação para os parâmetros importantes de desempenho. Proporciona um guia de construção, incluindo requisitos para partida e qualificação. Os elementos básicos de projeto e construção, necessários para assegurar uma operação satisfatória contínua, são identificados levando-se em consideração os aspectos relevantes de operação e manutenção.
As superfícies interiores (paredes, piso e teto) devem ser revestidas de material liso, impermeável lavável e resistente, livres de juntas e rachaduras, de fácil limpeza, permitindo a desinfecção e não devendo liberar partículas. Nas áreas limpas, todas as superfícies expostas devem ser lisas, impermeáveis, a fim de minimizar o acúmulo ou a liberação de partículas ou microrganismos, permitindo a aplicação repetida de agentes de limpeza e desinfetantes, quando for o caso. Os forros devem ser selados de forma que seja evitada a contaminação proveniente do espaço acima dos mesmos.
Fonte: RESOLUÇÃO-RDC Nº. 210, DE 4 DE AGOSTO DE 2003
Estrutura para Sistema Sala Limpa: Existem três tipos distintos de estruturas recomendadas e utilizadas atualmente na construção de Salas Limpas, os Painéis lisos revestidos de chapas metálicas pré-pintadas e chapas de aço inoxidável. Alvenaria com acabamento em pintura epóxi e Dry-wall com acabamento em pintura epóxi.
Divisória e Forro para Salas Limpas
Divisórias e Forros Auto-Portantes: ISOPAINÉIS (painéis termo-acústicos) são utilizados a princípio, na construção como divisórias e forros para o complexo sala limpa. O sistema de encaixe macho e fêmea permite uma montagem rápida, limpa e simplificada, as placas autoportantes são auto-encaixavéis, bastando uma pequena sustentação localizada, para a fixação do forro, reduzindo os custo de mão-de-obra, materiais e principalmente de tempo dentro da obra. Os Painéis são diferenciados pelo tipo de isolamento do núcleo ou recheio, sendo assim, conhecidos como Painéis Sandwish.
Os Painéis se dividem em três grupos: Dessa forma, painel de Poliuretano ou Poliisocianurato, painel de Poliestireno e painel de Lã de Rocha. Constituem-se dessa forma, no mais avançado sistema para construções pré-fabricadas de câmaras frigoríficas, Salas Limpas e outras aplicações com severos requerimentos de baixa flamabilidade.
 |

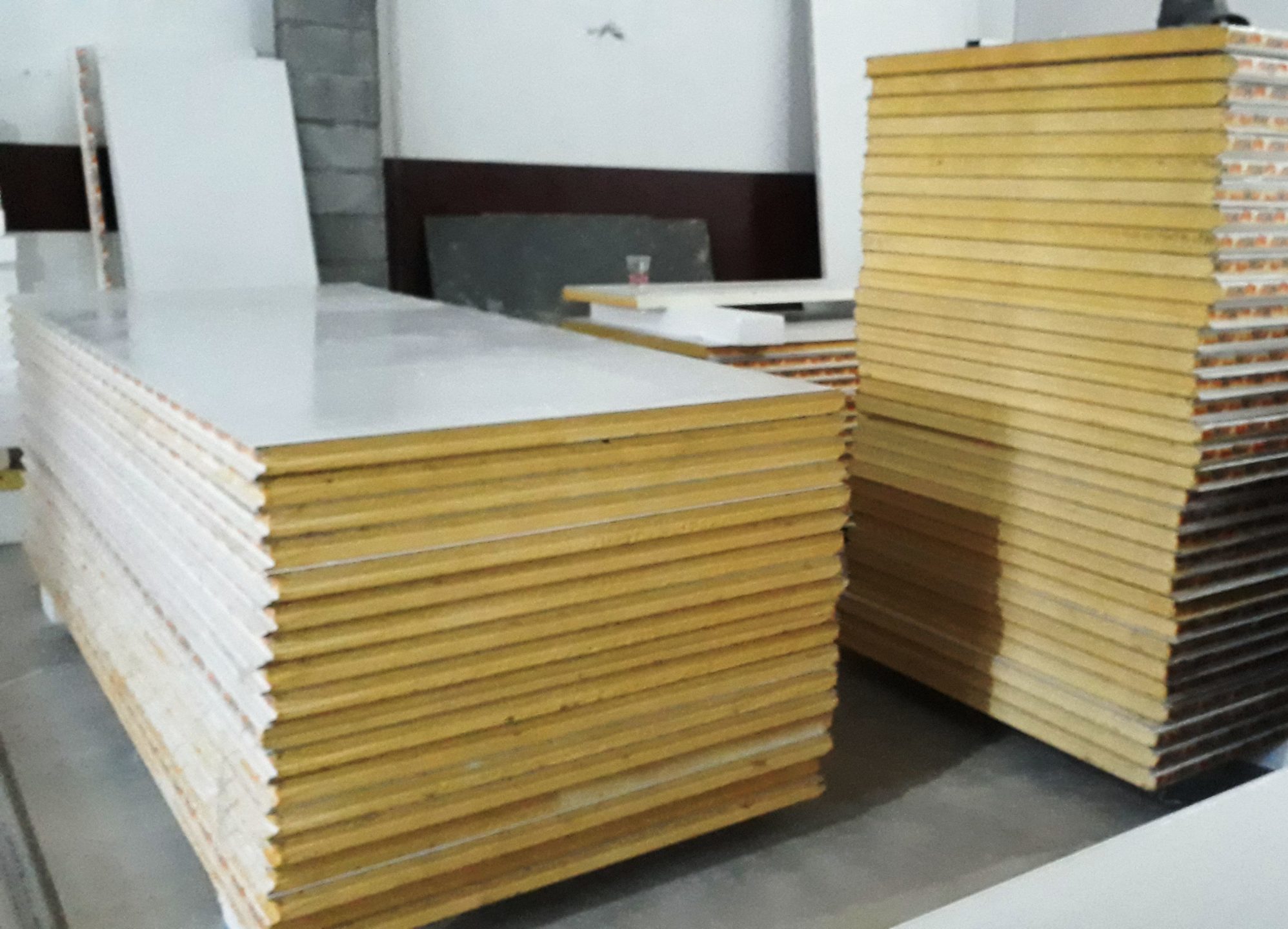

| Divisória e forro para Sala Limpa |
Revestimento Externo: Painel liso com revestimento em chapas de aço zincado, com espessura de 0,5 mm, pré-pintados na cor padrão branco Ral 9003, Chapas de aço inoxidável AISI 304 2B galvalume ou alumínio liso ou filetado.
Sistema de Junção: Os painéis são autoportantes, na qual a junção se dá através de um sistema de encaixe macho e fêmea com perfil de recobrimento metálico da junta, caixas de junção longitudinal através de gancho ancorados na espuma, especialmente desenvolvidos para a estruturação, garantindo assim, perfeita união a estanqueidade dos painéis.
Dimensões Padrão: Largura 1150mm - Comprimento variando de acordo com a necessidade de cada projeto.
Dry Wall: Placas de gesso acartonado que são afixadas em estrutura metálica e posteriormente, recebem acabamentos com massa corrida e pintura epoxi.
Alvenaria: Construção de tijolos com acabamentos em reboco e pintura epoxi.
Pass-trough para Sala Limpa
Sistema de Passagem ou Troca: Câmara pressurizada, utilizada para a passagem ou troca de produtos entre dois ou mais ambientes diferentes, facilitando a sequência do processo de produção e impedindo a troca de ar e o risco de contaminação cruzada. (contaminação de determinada matéria-prima, produto intermediário ou produto acabado com outra matéria-prima ou produto, durante o processo de manipulação).
 |

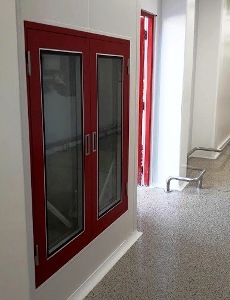

| Pass-through para Sala Limpa |
Pass-throughs para Sistema Sala Limpa: Existem vários modelos de pass-thrughs em funcionamento nas indústrias a que se destinam, sendo assim, de tamanhos diversos, com duas, três ou mais portas. Podem ser construidos de diversos materiais diferentes, podendo desse modo, ser com estrutura em alumínio, corpo externo em chapa de aço zincado, pintura eletrostática na cor branca padrão ou totalmente em inox. Portas e batentes com estrutura em alumínio com visor duplo pressurizado, vidro cristal de 6mm permitindo assim, a visibilidade entre os ambientes, sistema de abertura eletrônico, com ou sem intertravamento automático. Corpo interno revestido em aço inox e por fim, com acabamentos em cantos arredondados, apresentado em diversas dimensões padrão e sob medida.
Portas para Sala Limpa
Para reduzir o acúmulo de poeira e desse modo, facilitar a limpeza nas áreas limpas não devem existir superfícies que não possam ser limpas. As instalações necessitam dessa forma, ter o mínimo de saliências, prateleiras, armários e equipamentos. As portas devem ser construídas, de forma a evitarem superfícies que não possam ser limpas, as portas corrediças não devem ser utilizadas.
Portas Especiais para Áreas Classificadas: Os fabricantes de Portas para Sala limpa possuem ferramentas específicas que garantem uma ótima vedação ao conjunto de portas e batentes. Existem três categorias distintas de portas para melhor atender ao mercado.
Rodo de Vedação Retrátil - As portas pivotantes ou de giro, com uma ou duas folhas possuem atualmete, vedação de porta retrátil que consiste em um sistema automático em formato de rodo produzido em silicone que ao fechar a porta, um pino é ativado através de molas, fazendo o rodo baixar até o piso, promovendo uma vedação que garante a estanqueidade da sala.
Portas Simples (Porta de giro simples) Com uma folha de encosto, espessura de 50mm. Com estrutura e batente em alumínio, visor duplo pressurizado com vidros cristal de 6mm, bandeja inferior com isolamento interno em poliestireno ou sem visor, apenas com o painel em eps. Vassoura retrátil na base, permitindo ótima vedação do conjunto. Dobradiça em alumínio, fechadura tipo inox line, maçanetas em alumínio e latão. Pintura eletrostática na cor branca padrão ou inox, dimensões finais de vãos de luz: 900x2100mm ou sob medida.
 |
| Porta Simples para Sala Limpa |
Portas Duplas (Porta de giro Duplo) Com duas folhas de encosto, sendo uma medindo 850 mm e outra 650 mm, espessura de 50mm, com estrutura e batente em alumínio, visor duplo pressurizado com vidros cristal de 6mm, bandeja inferior com núcleo isolante em poliestireno ou sem visor, apenas com o painel EPS, e vassoura retrátil na base, permitindo ótima vedação do conjunto. Dobradiça em alumínio, fechadura tipo inox line, maçanetas em alumínio e latão. Pintura eletrostática na cor branca padrão ou inox, dimensões finais de vãos de luz: 2100x1600mmn ou sob medida.
 |
| Porta Dupla para Sala Limpa |
Portas de Correr (Porta corrediça) Com uma folha de 1700mm ou duas folhas medindo 850 x2200 mm cada e espessura de 50mm, Com estrutura e batente em alumínio, visor duplo pressurizado com vidros cristal de 6mm, bandeja inferior com isolamento interno em poliuretano ou sem visor, apenas painel de EPS, puxador em inox. Pintura eletrostática na cor branca padrão ou inox. dimensões finais de vãos de luz: 1800x2200mm ou sob medida.
Controle de Acessos para Salas Limpas
Sistemas de Controle de Acessos: Sistemas de intertravamentos eletrônicos, sendo: sistemas completos para duas, três, quatro ou mais portas. Sistema de controle por cartão ou senhas, controle de saída de emergência, etc.
 |

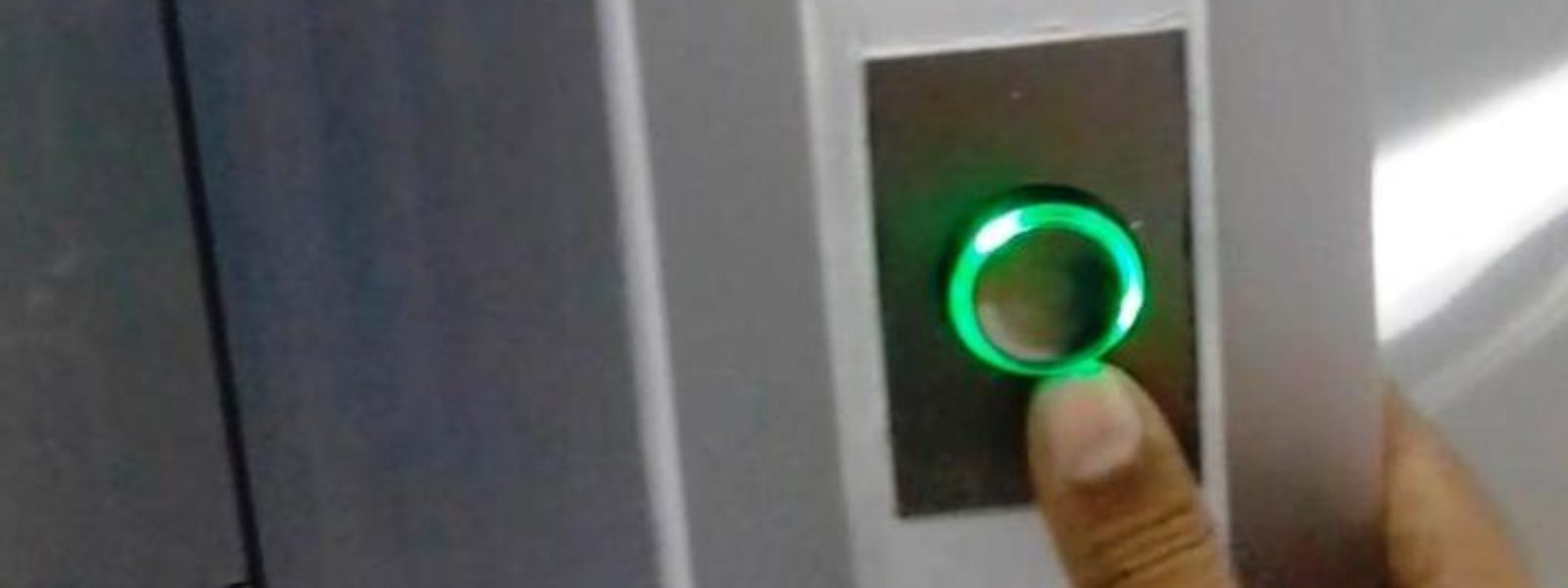

| Intertravamento para sala limpa |
Antecâmara para Sistema Sala Limpa: Espaço fechado com duas ou mais portas, interposto entre duas ou mais áreas de classes de limpeza distintas, com o objetivo de controlar o fluxo de ar entre ambas, quando precisarem ser adentradas. A antecâmara é projetada de forma a ser utilizada por pessoas ou materiais.
Os vestiários das áreas limpas, a ser projetados sob a forma de antecâmaras fechadas e utilizados de modo a permitir a separação de diferentes estágios de mudanças de roupa, minimizando, assim, a contaminação microbiana e de partículas oriundas das roupas protetoras. Além disso, os vestiários devem ser insuflados, de modo eficaz com ar filtrado. A utilização de vestiários separados de entrada e de saída das áreas limpas pode ser necessária em algumas ocasiões. As instalações destinadas a higienização das mãos, a ser localizadas somente nos vestiários, nunca nos lugares onde se efetuam operações assépticas.
As duas ou mais portas das antecâmaras não podem estar simultaneamente abertas, devendo haver um sistema que o impeça. Deve existir um sistema de alarme, sonoro e/ou luminoso, que alerte para a situação indicada.
Visor para Sala Limpa
Todas as instalações, sempre que possível, projetadas de modo a evitar a entrada desnecessária do pessoal de supervisão e de controle. As áreas de grau B projetadas de forma tal que todas as operações possam ser observadas do lado de fora. Sistema de Comunicação Visual: Para garantir o funcionamento de uma sala limpa e o controle do ar, umidade e ventilação, esta geralmente tem o seu tamanho reduzido, para melhor viabilizar o processo. A função dos visores no complexo é permitir a comunicação visual entre os setores, eliminando a sensação de claustrofobia causada pela permanência em ambientes pequenos e fechados, além de eliminar a necessidade de movimentação entre os ambientes.
 |
| Visor para sala limpa |
Visores para Salas Limpas: Os visores construídos em batente ou requadro interno de alumínio anodizado, com duas lâminas de vidro cristal de 6mm de espessura, pressurizados, com preenchimento em nitrogênio, evitando a condensação interna, garantindo maior visibilidade e total transparência, instalados em paredes de alvenaria ou diretamente nos ISOPAINÉIS, nos dois casos, os vidros dos visores ficarão faceados com a parede. Apresentados nas seguintes dimensões padrão sala limpa: 1140x1000x50mm / 1000x1000x100mm, seguindo a espessura do painel escolhido e sob medida.
Luminárias para Sala Limpa
Iluminação Especial: Atualmete as lâmpadas utilizadas no setor sala limpa, LED e todos os elementos de iluminação instalados de forma a não interferir na circulação do ar dentro das salas, as luminárias de embutir no forro e vedadas para não prejudicar a pressão do complexo. Específicas para uso em sala limpa.
 |
| Luminárias para sala limpa |
Luminárias para Salas Limpas: As luminárias desenvolvidas para tal finalidade, para um efeito estético, elas possuem abas em sua base que se adaptam ao forro, permitindo um acabamento perfeito no diz respeito à vedação. Corpo em chapa de aço 1010/20, fosfatizada por processo de imersão e acabamento com pintura eletrostática em tinta epóxi a pó de cor branca. Refletor brilhante e vidro temperado, vedada. Equipada com soquetes anti-vibratórios com trava de segurança. Medidas 1270x244x60mm.
Acessórios e Acabamentos para Salas Limpas
Acabamentos Sanitários: Em matéria de acabamentos, consideramos os detalhes finais, esta a última fase da obra, após todas as montagens realizadas, chega o hora de fazer uma verificação total de todo o sistema, na intenção de detectar e eliminar todos os cantos e frestas contidos dentro do complexo sala limpa, providenciando os fechamentos necessários. Nesta fase entram em cena os shafts, cobrindo tudo que não será necessário dentro das salas, seguido dos cantos arredondados e as conchinhas. Juntos, eles deixaram os ambientes livre dos cantos vivos.
O maior benefício dos cantos arredondados, além da estética, está na higiene, limpeza e vedação do complexo da sala limpa. Mas, a principal finalidade desta peça, está no auxílio que ela oferece na recirculação do ar dentro das salas, o que facilita a sua troca constante.
Cantos Arredondados para Sala Limpa
Esta peça é sem dúvida alguma, a maior parceira na construção de um ambiente área limpa ou SALA LIMPA. Uma solução muito inteligente para acabamentos em cantos vivos, além de sua beleza e praticidade, os cantos arredondados oferecem uma ótima opção em releção aos demais materias ou serviços encontrados no setor. Sua manutenção ou reposição não requer danos às estruturas as quais dão acabamento. Peça em alumínio anodizado ou pintado, utilizada para dar acabamento em cantos de parede/piso, parede/parede, parede/teto e demais fechamentos citados nesta página. Com raio de 50mm. evitando o acúmulo de sujeiras, poeiras e principalmente umidades, no caso do piso. Facilitando a higiene e limpeza, de modo a evitar a contaminação dos materiais ou produtos manipulados nesses ambientes, garantindo a qualidade e integridade dos mesmos.
 |
| Canto arredondado para sala limpa |
Complementos para Sistema Sala Limpa: Para que os cantos arredondados tivessem o seu papel desempenhado com a sua total finalidade, foram desenvolveram algumas peças de apoio no sentido de unificar o conjunto, tais como o roda-forro e as conchinhas. Outra peça usada para arrematar as terminações de cantos, é o bico de pato ou patinho, como os montadores preferem chamar, esta peça preparada na própria obra, a partir de cortes feitos no canto arredondado.
Roda-Forro para Sistema Sala Limpa: Peça em alumínio anodizado ou pintado, com raio de 50 mm e efeito visual final, igual ao canto arredondado, utilizado para sustentação de cantos do forro. Sua junção ao canto arredondado que aplicado aos encontros de paredes, se torna perfeita, quando se utiliza outra peça fundamental, as conchinhas.
Perfil "T": Peça em alumínio anodizado ou pintado. utilizado para fazer a junção e sustentação central das placas de forro com abas de 25mm e barras de 6000mm, também usado no requadro (batente) para leito de luminárias.
Conchinhas para Sala Limpa: Peça em alumínio anodizado ou pintado, de formato côncavo, com três lados perfazendo um triângulo, Utilizada na junção de canto arredondados e roda-forros, unificando-os numa só estrutura.
Perfís Diversos “U", "L":em alumínio anodizado ou pintado, utilizados nas fixações das estruturas.
Shaft: Peça dobrada ou montada, sob medida, utilizada com a finalidade de acomodações e fechamentos diversos tipo: Dutos de ventilação, tubulações, colunas, máquinas, equipamentos, etc. Podendo ser de diversos materiais como:
Alumínio: Natural, anodizado, fosco, brilhante ou pintado.
Isopainel: Painéis isolantes (divisórias em PUR, PIR OU EPS).
Inox AISI 304: Acabamento natural ou escovado.
Chapa metálica: Galvanizada com pintura epóx.
 |
| Nichos para Sala Limpa |
Vedação para Salas Limpas
A Vedação é a princípio, o item mais importante em todo o processo de acabamento de uma obra sala limpa. Não basta uma montagem perfeita, com todas as paredes niveladas e aprumadas, todos os frisos de encaixes perfeitos, alinhados todavia, com os frisos do teto, como devem ser. Dessa maneira, necessário que toda esta estrutura vedada com o silicone correto, indicado para tal ambiente. Pois, a vedação irá garantir a inviolabilidade de todo o sistema sala-limpa.
O silicone tem as características de se tornar uma borracha em algumas horas, por isso indicado para tal serviço. Quando curado, cola e veda dessa forma, a maior parte dos materiais de maneira durável, tendo suas propriedades físicas inalteradas pelo tempo, agentes climáticos, UV e ozônio. O produto se torna um lacre de borracha, literalmente, tornando-se difícil a sua retirada, juntamente com as peças de acabamento, não permitem assim, a passagem de nenhum resíduo sólido ou líquido entre os ambientes controlados. Por isso uma aplicação perfeita desses produtos, deve garantir maior longevidade a todo o sistema.
Selante Neutro de Silicone para Salas Limpas
Caracterísitis Gerais
Tipo: Elastômero monocomponente à base de silicone com sistema reticulante neutro.
Consistência: Massa pastosa que se transforma em borracha flexível quando exposta á umidade atmosférica.
Cores utilizadas: branco e cinza especial.
Odor: fraco(2-butanona oximina)
Aspecto do filme: homogêneo, ausência de grumos, cristais, partículas de silício e bolhas.
Velocidade de vulcanização:
(a 23°C e 65% de umidade relativa), aprox.
2,0 mm em 5 horas
5,0 mm em 2 dias
3,0 mm em 1 dia
7,0 mm em 3 dias e meio.
Propriedades Físicas após a Reticulação:
Densidade, aprox. 1,2
Temperatura de resistência, aprox. -50 0 C a +200 0 C
Resistência a agentes climáticos.
 |
| Selante para Sala Limpa |
Principais Aplicações: Juntas de vedação e dilatação para câmaras frias de instalações frigoríficas e para salas estéreis de laboratórios farmacêuticos e indústrias que necessitam ar de alta pureza. Juntas de vedação e dilatação para instalações de ar condicionado ou de ventilação forçada. Confecção de juntas diversas e juntas anti-vibração. As juntas de dilatação bem dimensionadas podem suportar movimentação de até 50% da medida de sua largura.
Suporte Aderência: Inox, aço carbono, latão, aço galvanizado pintado, PVC, vidro, alumínio, alumínio anodizado.
Limitações e Recomendações
Limitações: Não há recomendação para juntas que possam sofrer abrasão. Não há recomendação para colagens estruturais. Não aceita pintura. O acabamento das superfícies deve ser feito antes de sua aplicação. Não há recomendação para contato direto com alimentos.
Resistência ao envelhecimento e aos agentes químicos: Quando curado, cola e veda a maior parte dos materiais de maneira durável, tendo suas propriedades físicas inalteradas pelo tempo, agentes climáticos, UV e ozônio.
Limpeza da Superfície: O silicone a princípio, é aplicado sobre suportes secos, limpos, livres de graxa, poeira, rebarbas ou resíduos que não fazem parte integral do suporte. Se o substrato não estiver bem limpo, o selante terá adesão sobre as impurezas e desse modo, não sobre a superfície desejada. A limpeza da superfície pode ser mecânica (por abrasão) ou tembém, química (por solvente desengraxante). De qualquer forma tem-se assim, que se tomar cuidado para não danificar o material do substrato. Usar dessa maneira, apenas solventes recomendados pelo fabricante do material que será limpo.
As superfícies devem ser limpas no mesmo dia da aplicação do silicone, sendo assim, para evitar sua contaminação acidental após a limpeza. Não há recomendação do uso de detergentes e sabões para a limpeza das superfícies pois, estes produtos deixam resíduos que impedem a aderência.
